广泛应用于机械、仪器、工业电子设备、计算机、信息传输系统，适用于任何双向通讯的场合。

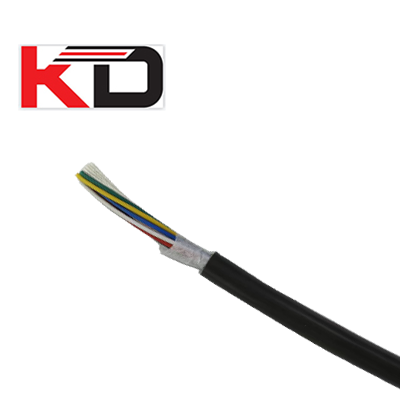

10芯/20芯/30芯/34芯/40芯/50芯*28AWG非屏蔽l/0 电缆
结构参数：
|
项 目 |
单位 |
详细资料 |
|
|
导 体 |
材料 |
|
绞合镀锡铜丝 |
|
构成 |
(No./mm) |
7/0.120±0.008(28AWG) |
|
|
外径 |
mm |
0.36 |
|
|
绝缘层 |
材料 |
- |
PVC |
|
标称绝缘厚度 |
mm |
0.17 |
|
|
绝缘外径 |
mm |
0.70±0.05 |
|
|
颜色 |
|
1.黑；2.棕；3.红；4.橙；5.黄；6.绿；7.蓝；8.紫；9.灰；10.白；11.浅绿； 12.浅蓝；13.粉红；14.白-黑环；15.白-棕环；16.白-红环；17.白-橙环；18.白 黄环；19.白-绿环；20.白-蓝环；21.白-紫环；22.白-灰环；23.黄-黑环；24. 黄-棕环；25.黄-红环；26.黄-橙环；27.黄-蓝环；28.黄-紫环；29.黄-灰环； 30.粉红-黑环；31.粉红-棕环；32.粉红-橙环；33.粉红-黄环；34.粉红-绿环； 35.粉红-蓝环；36.粉红-紫环；37.粉红-灰环；38.粉红-白环；39.浅绿-黑环； 40.浅绿-棕环。 |
|
|
成缆 |
构成 |
- |
40*28AWG |
|
绞向 |
|
S |
|
|
绕包 |
- |
无纺布 |
|
|
重叠率 |
% |
25% |
|
|
编织 |
材料 |
|
镀锡铜丝 |
|
构成 |
(No/mm) |
16/10/0.10±0.008 |
|
|
遮蔽率 |
|
≥80% |
|
|
外被 |
材料 |
- |
PVC |
|
标称绝缘厚度 |
mm |
0.95 |
|
|
线径 |
mm |
7.6±0.20 |
|
|
颜色 |
- |
客户定制 |
|
电气性能参数：
|
项 目 |
单位 |
详细资料 |
|
导体电阻 |
Q/km |
239 |
|
绝缘电阻 |
MQ ·km |
20 |
|
耐压强度(AC) |
KV/Min |
0.5 |
|
额定电压 |
V |
30 |
|
额定温度 |
℃ |
80 |
|
4.电线截面图示如下： |
|
外被 编织 无纺布 绝缘 导体 |
